シャッター速度の計測 その１ (BRONICA GS-1編)
しばらく前に、オシロスコープを購入したときからの宿題であったシャッター速度の計測を正月の女房のいない隙を狙っておこなってみた。
センサは秋月電子の照度計のセンサー部である。
フォトダイオードはシャープのＢＳ５２０で、分光特性は５６０ｎｍにピークを持ち、標準比視感度に近い特性を持つようであるが、今回はあまり関係なく、今回特に重要なのは応答時間特性である。
資料を見ると、負荷抵抗が１ｋΩの場合に応答時間は２μｓ、２００ｋΩの場合で５００μｓくらいらしいが、実際には、どれくらいかちょっとわからない。
また、今回はオシロの温度による自動校正も行っていないことをお断りしておく。
特にノイズ対策も行っていない。
いずれ、ケースに収めてもう少し、マシな格好にしようとは思っている。
で、今回はレンズシャッターのみである。
フォーカルプレーンはその構造上、センサが面積を持つ以上正確な速度を計測できそうにないので、今回は見合わせた。
いずれ、誤差を覚悟して計測してみたいとは思うのであるが．．．

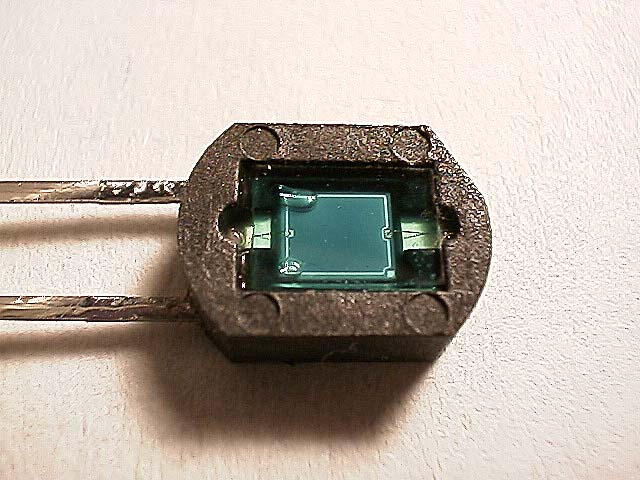

センサのＢＳ５２０
秋月電子の照度計キットのセンサ部

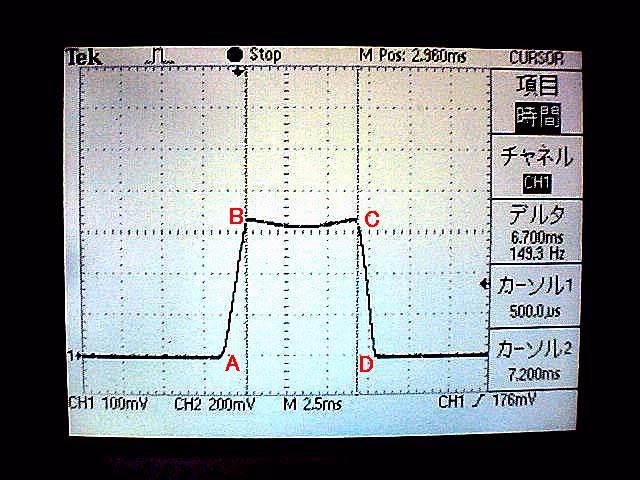

ブロニカ ＧＳ−１用ＰＧ１００ｍｍ １／１２５ f3.5
上記の画面を元に、少し解説をしておくと、Ａからシャッターが開き始め、Ｂで全開、Ｃから閉じ始め、Ｄで全閉である。
露光量はＡ-Ｂ-Ｃ-Ｄの積分値なので、Ａ−Ｂ、Ｃ−Ｄが直線であるとすると、レンズシャッターの露光時間は、Ａ−Ｂの中点からＣ−Ｄの中点までとなる。
また、参考値としてアサヒカメラ1984年2月号のブロニカGS-1の診断室のデータを記載させていただく。
ｆ１６での実測値
| 基準値(秒) | 実測値(秒) | 基準値(秒) | 実測値(秒) | 比 (EV) | Ａ−Ｂ | Ｃ−Ｄ |
| 参考値(秒) |
| 1/512 | 1/301.2 | 1.953125ms | 301.2ms | +0.76 | 1000μs | 680μs |
| 1/376 |
| 1/256 | 1/204.1 | 3.90625ms | 4.900ms | +0.33 | 900μs | 600μs |
| 1/216 |
| 1/128 | 1/112.4 | 7.8125ms | 8.900ms | +0.19 | 1000μs | 600μs |
| 1/120 |
| 1/64 | 1/59.5 | 15.625ms | 16.80ms | +0.10 | 1000μs | 600μs |
| 1/62.1 |
| 1/32 | 1/31.1 | 31.25ms | 32.20ms | +0.04 | 1000μs | 600μs |
| 1/31.5 |
| 1/16 | 1/15.8 | 62.5ms | 63.20ms | +0.02 |
|
|
| 1/15.9 |
| 1/8 | 1/8.0 | 125.0ms | 125.0ms | 0 |
|
|
| 1/8.00 |
| 1/4 | 1/4.0 | 250.0ms | 250.0ms | 0 |
|
|
| 1/4.02 |
| 1/2 | 1/2.0 | 500.0ms | 496.0ms | -0.01 |
|
|
| 1/2.01 |
| 1 | 1.000 | 1.0s | 990.0ms | -0.01 |
|
|
| 1.01 |
| 2 | 1.980 | 2.0s | 1.980s | -0.01 |
|
|
| 1.99 |
| 4 | 3.960 | 4.0s | 3.960s | -0.01 |
|
|
| 3.98 |
| 8 | 7.900 | 8.0s | 7.900s | -0.02 |
|
|
| 7.95 |
| 16 | 15.800 | 16.0s | 15.80s | -0.02 |
|
|
| 15.9 |
よく使用するｆ１６での計測であるから、まあこんなものであろうか。
1/512あたりが、かなり露出オーバーになりそうであるが、このあたりは、ストロボ用と割り切れば、問題ないし、絞りを開ければ、シャッター速度も、もっと速くなるはずである。
1/128秒 の場合の絞り値によるシャッター速度の変化
| 有効露出時間 | A-B | B-C | C-D | A-D |
| f3.5 | 8.1ms | 1600μs | 6.7ms | 1360μs | 9.66ms |
| f8 | 8.9ms | 700μs | 8.3ms | 400μs | 9.4ms |
| f16 | 9.2ms | 400μs | 8.9ms | 300μs | 9.6ms |
| f22 | 9.5 | 360μs | 9.2ms | 160μs | 9.72ms |
表をみればわかるとおりA-Dの時間は誤差範囲内であろうか。
計算上の1/128での露出時間は7.8125msであるが、どうも、シャターの開く時間は絞りに関係なく決定されているようである。
ものの本(写真工業出版社 カメラ技術ハンドブック)によれば、絞りを開けた方がA-B、C-Dの時間が短くなるので有効露出時間は短い。とあるが、ま、そのとおりではあるが、少々意味合いが違うような．．．
今日は、時間がなくなったので、このあたりで．．．
次回は、FUJICA GS645Professional、コパル for Wistaの1番、３番シャッターあたりを予定している。(計測は既に終了している)
最後に、協力してくれたＮ君に感謝。
