Cappuccinoの秘密

ホントのCappuccinoの秘密

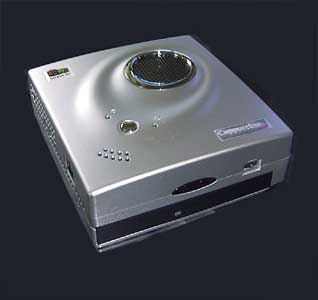

ベアボーンキットのCappuccino GX1を買ったのです☆　大きさは，ちょっと厚めのポータブルＣＤプレーヤーといったところでしょうか。。。前面には，ＣＤＲＯＭドライブとＩｒＤＡの赤外線送受光部そしてスピーカのボリュームが見えますね。上部には，手前の小さな穴(９個)が内蔵スピーカー，そして，電源ＳＷと電源ＬＥＤ，ＨＤＤ用ＬＥＤがあります。そして一番目立つ大きな穴(?)これは冷却ＦＡＮの入気口です。ちなみに，左側面には，100BASE-TXのRJ45コネクタとＡＣアダプタ入力，オーディオLINE OUT，マイクジャックがあります。	ＣａｐｐｕｃｃｉｎｏＧＸ１　外観

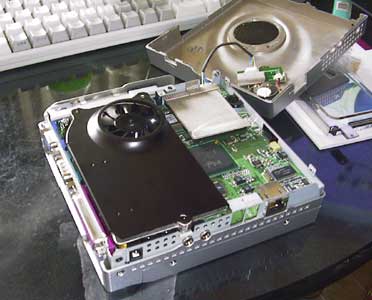

	ふたを開けました。黒いのがCPU用のクーラーFANです。その横についていたHDD取り付け用の金具も取り外しています（ふたの下敷きになっています)。金具に2.5インチHDDを取り付けます～。

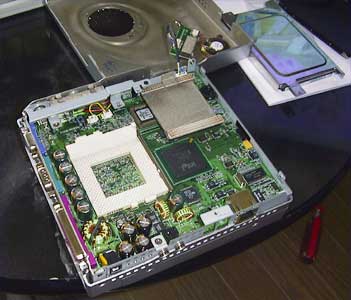

クーラーFANもはずしたら，CPU取り付け用のSocket370が出現！別に驚くようなことではありませんね。その横にはチップセットの８２８１０が載っています。 CPUを取り付けたら，クーラーFANとHDDを取り付けふたを閉めます。ちなみに，CPUのリテール品に付属のFANは使いみちがありません。。。 CPUは，もちろんPentiumIIIでも良いですが，FC-PGA2には対応していないようです。Pen3はコストパフォーマンスが悪いので，Celeronにしました。

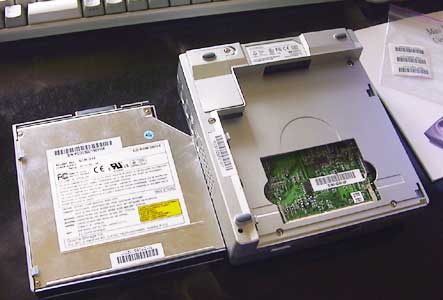

	ひっくりかえして，CD-ROMドライブユニットをとりはずしすと，穴が明いています。ここにSO-DIMM用のソケットがあります。メモリをはめこんだら，CD-ROMドライブユニットを戻します。

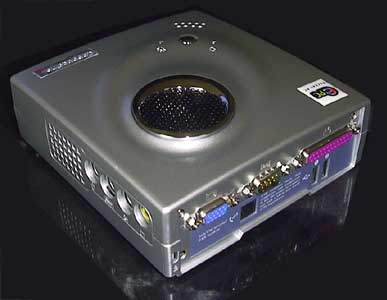

ハイ!!　出来上がりぃ～背面には，VGA，RS232，パラレル，モデム用RJ11，USB×２のコネクタが・・・。そして側面には，PS2マウス，キーボード，アナログビデオ（S端子とコンポジット出力)があります。　上部の白いプレートにはPocket PCと書いてありますが，こんなものが入るポケットはドラえもんのポケットくらいかも～～。

ちなみに，最初256MB SO-DIMMモジュールをのっけましたが，なぜか容量が128MBで動作しておりました。？？？と思って調べると，このメモリモジュール，サムソンの256Mbit品×８個を使っておりまして，Intelの810チップセットの都合で256Mbit品は対応していないんですね(ToT)
仕方がないので，今は128Mbit品×16個の256MB品（I・OデータのSDIM133-S256Mというやつですが，Celeronくんなので100MHzです）が載ってます。ちゃんと，256MB使えてます。

DVD-ROMドライブ付きのAdvanced Modelちゅうのもあるようです。

USB×４ポート，IEEE1394×２ポートのCappuccino TX2もあります。TX2にはCD-RWドライブ付きのFancy Modelもあるらしいっすぅ～。（何がFancyなんでしょ？)

Cappuccino GX1 Specification
Processor	Intel Pentium !!! / Celeron Processor in FCPGA package. VIA C3. Supports processor 370-pin socket .
Memory	One 144 pin DIMM slot for PC100/PC133 SDRAM. Upgradeable to 256MB.
Video	Intel 82810E, Video Memory 4MB (shared Memory). Supports up to 1280 by 1024-pixel.
Speakers & Audio	Built-in 16-bit stereo (sound blaster / Adlib compatible). Built-in Speaker.
Communications	Built-in 10/100base-T Ethernet (RJ45). Option Internal 56K V.90 modem (RJ11) .
Peripheral Connectaion	Two USB ports (12 Mbps). One 25 pin Parallel port (EPP / ECP). One 9 pin serial port (RS-232). VGA port. RJ45. RJ11. IrDA. One 3.5mm line out port (using Active Speaker). One 3.5mm Micro-phone in port. One S video port. One AV video port . One 6 pin PS/2 mouse port. One 6 pin PS/2 keyboard port .
Storage	One 2.5 inch Hard Disk and 9.5mm high. (Support Ultra DMA 33/66). One ATAPI interface high speed CD-ROM or DVD-ROM/CD-RW Option External Parallel Port FDD.
Weight & Size	System approximately 980g. System Dimensions: 157mm x 146mm x 46mm.

SAINTSONG社ホームページ
http://www.saintsong.com.tw/english.htm
