Zargen(側板)を組む #2
鉈で割った状態のOberklotz(Unterkiotz) |
|

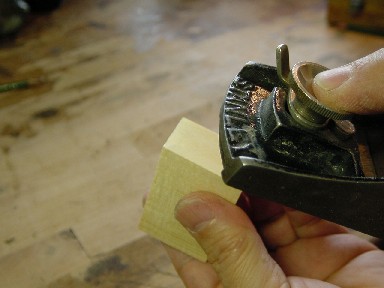

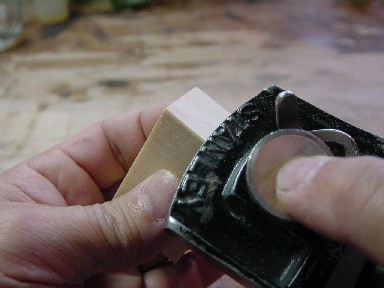

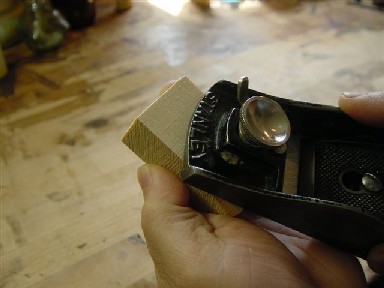

鉋でFormに接する部分の平面を出し基準面とする。 |
|

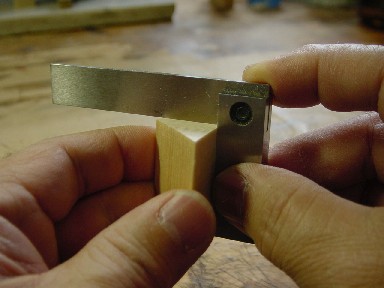

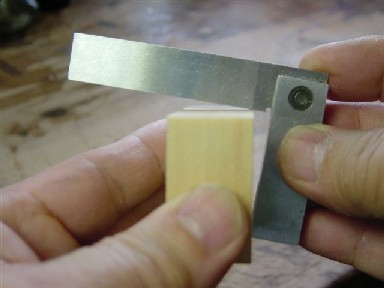

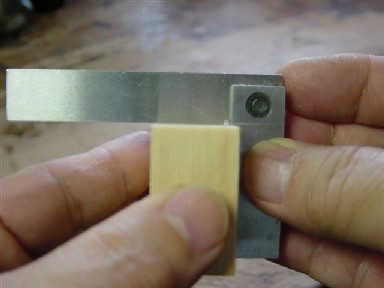

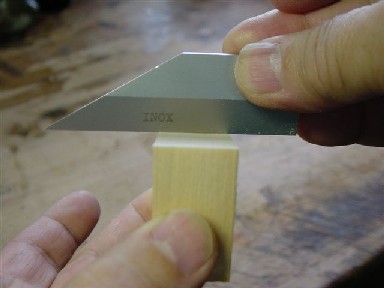

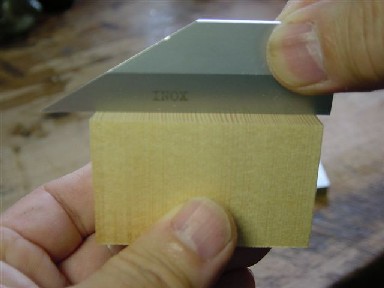

定盤に接する部分底面となる木口の平面を出す。 先に削って出した基準面と直角になるよう、 スコヤで確認しながら削る。 |
|
木口は非常に削りにくく作業しにくいので、 使用するカンナはよく研いだもので行う。 (木口に少量の水をつけると削り易い。) この面と基準面の冬目が直角になるよう注意する。 基準面と底面(木口)は高い精度で平面でなければならない。 |
|

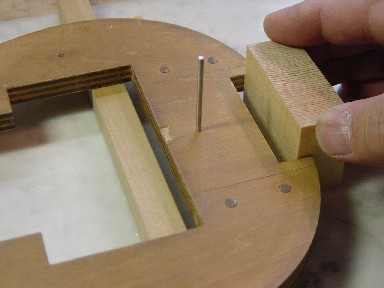

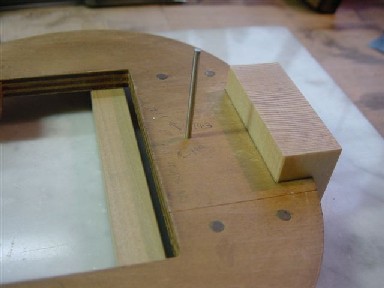

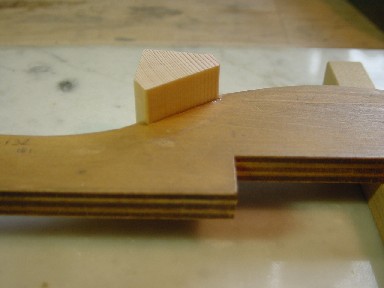

Formに合わせて幅を決める。 |
|

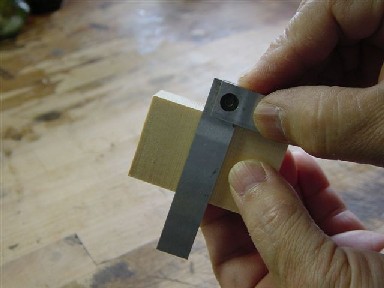

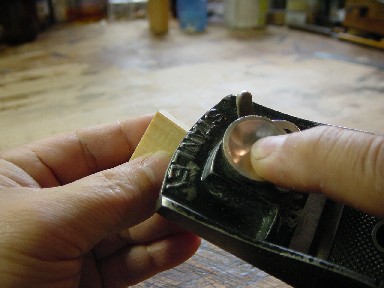

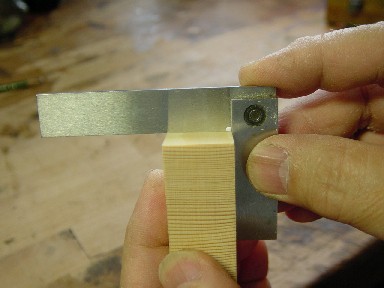

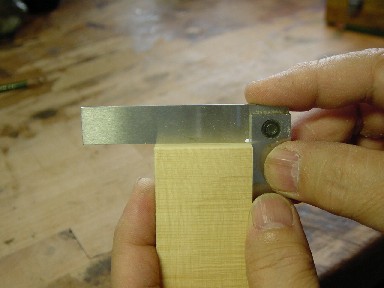

片側をまずカンナで基準面と底面に直角に削る。 |
|
反対側をFormの幅に合わせてノミ等で大まかに削り、 カンナで片側と同じように仕上げる。 この時、ピッタリよりゆるく合わせること。 きつくすると、後の工程でFormから外す時苦労する。 |
|

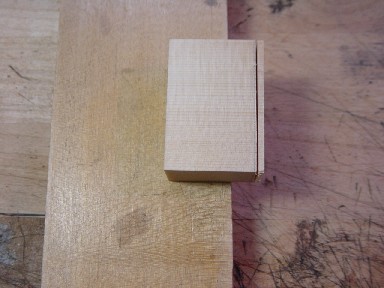

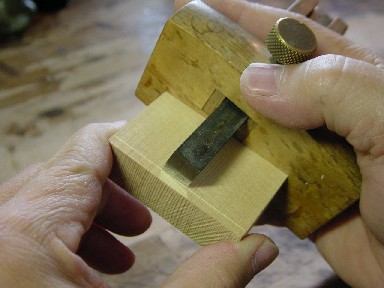

Oberkiotz仕上がり高さ30mm(Unterklotzは31.5mm) +1mmの余裕を見て31mm(Unterklotzは32.5mm)に 毛引きで線を引きH程度の鉛筆でその上をなぞる。 |
|

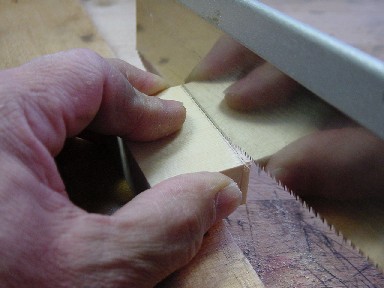

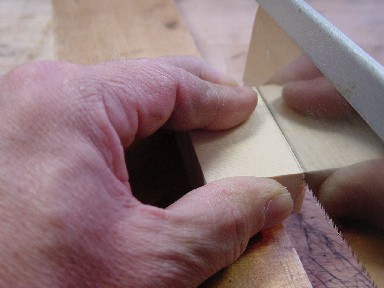

のこぎりで切断する。 今の時点では高さに関して多少の誤差は問題ないので、 切りっ放しでも良い。 (私自身は、カンナで正確に其々31mm、32.5mmにします。) |
|

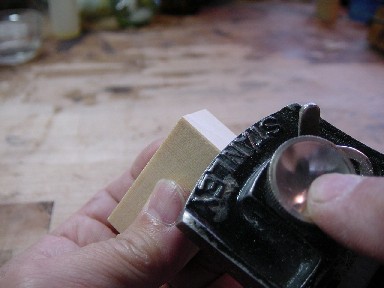

KlotzとFormの接着面の角を取る。これによりFormに接着し易くなる。 |
|

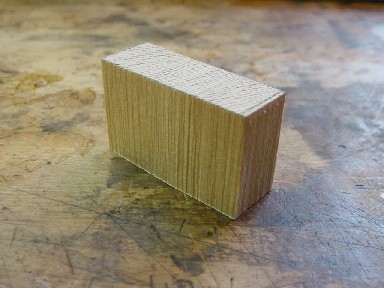

完了。(膠付けは、全部のKlotzを合わせてから行う。) |
|
Obereckklotz(上部の角の柱)とUntereckklotz(下部の角の柱)の ナタで割った状態。 |
|

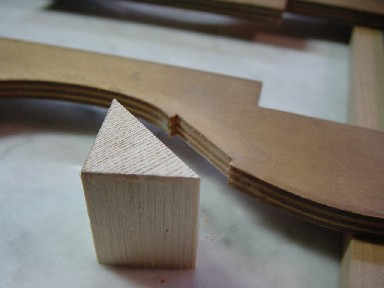

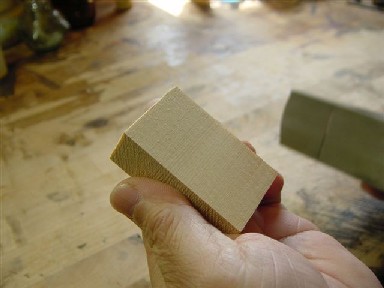

作業前のOber(Unter)eckklotz |
|
Oberklotzと基本的に同じ作業。 まず基準面を削る。 |
|

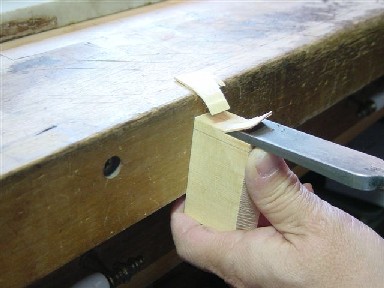

木口を削る。 |
|

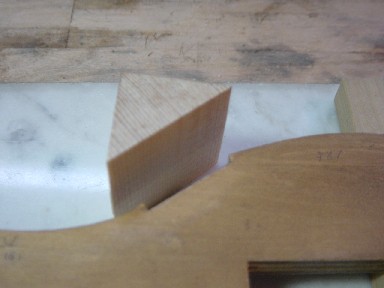

両端を削ってFormに合わせる。 |
|

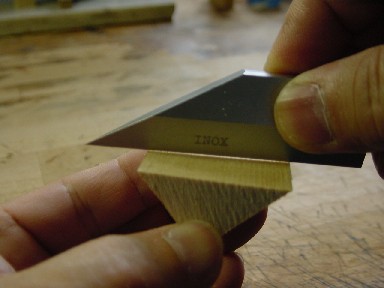

毛引きで高さを決める。Oberklotzより0.5mm程高くする。31.5mm。 (Untereckklotzは32mmぐらい) Zargen(側板)は上部より下部のが1.5mm高くテーパーになっているため。 |
|

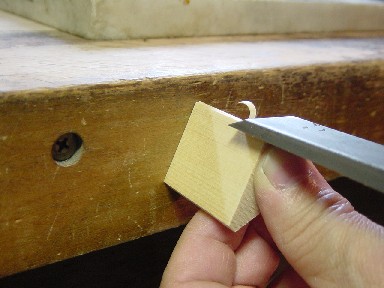

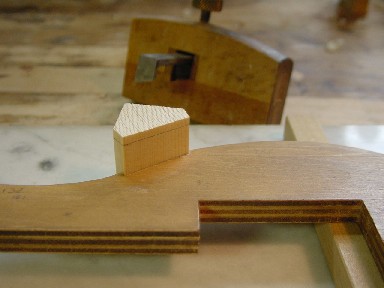

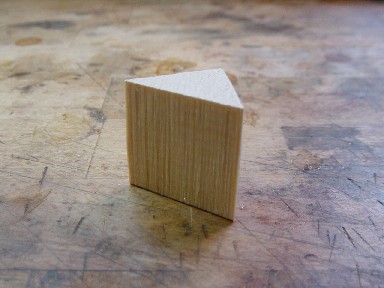

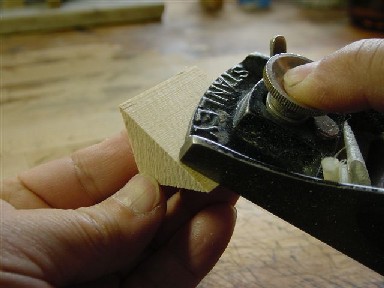

面を取り完成。(都合4個同じ作業をする。) |
|

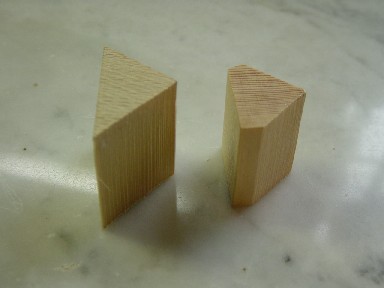

作業前と作業後。 |
|

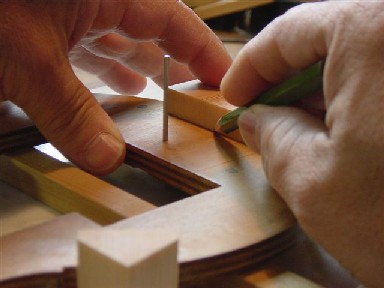

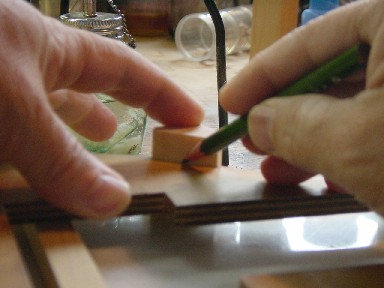

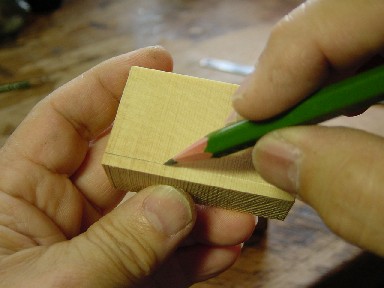

6個のKlotz全部に鉛筆で線を引く。 |
|

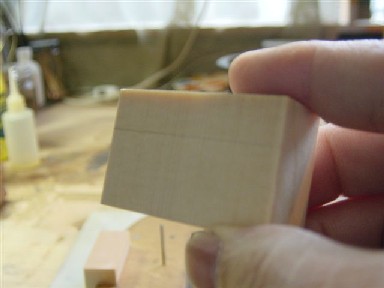

線を引いた状態。 鉛筆はコーリン鉛筆ですね。 |
|

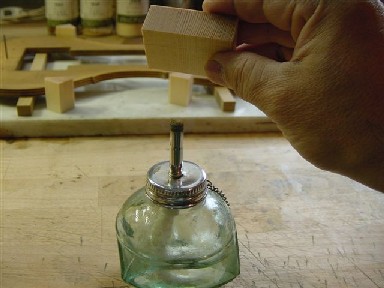

KlotzとFormの接着面をアルコールランプでよく温める。 (焦がさないように注意する。) |
|

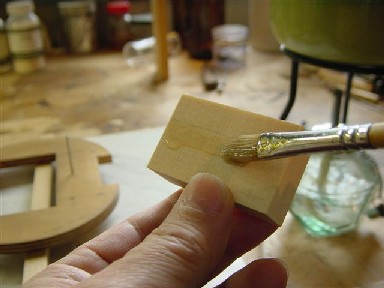

すばやくニカワを塗る。 |
|

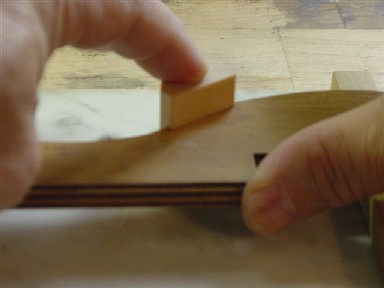

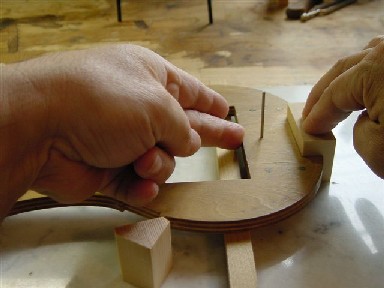

Klotzを指で定盤に押し付けながら、Formに接着する。 このときFormを上から押さないようにすること。 |
