検体 NO.1の術後経過

これがメインMACの内蔵、つまり具ですかね。

ライザカードを作って
PCIを３段にした
アルケミーロジック
(603ev 180MHz)
パフォーマ−6410のボード

これで苦労したのはやっぱり３段ライザカード、根気がいるのです…とっても。
試行錯誤しながらの製作でした。
PCIx3のカバー用パネルは、PM7200のリアパネルをちょんぎって製作、
見かけを良くするためにチョット手を入れていますが。
実はこのパネル、ボルト等で止めて無いのです、
組み立てやすいので、ロジック側のパネルにはさんであるだけ。
PCIボードが斜にならなければ良いし、けっこう強度も有るのです。
その他に問題がひとつ、たいした問題ではないのですがね。
PF54XX用の１段ライザとPF64XX用の２段ライザを比べると解るのですが、
下から１段目のスロットまでの高さが違うのです。
２段ライザの方が高い（奥に向かって引っ込んでもいる）
そのスペースを使って大型のCPUヒートシンクが付いてます。
出来るだけ低く作りたいので（筺体に入れるるために）
ヒートシンクをファン付薄型の物に変えないと入りません。

ライザカード論文
ライザの詳細ページへはこちらをクリック

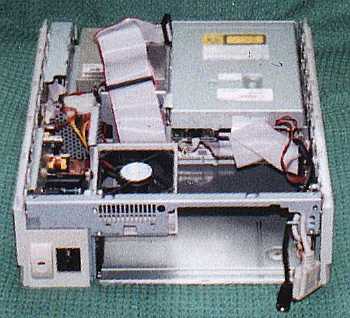

QUANTUM 8.4GB(ATA66)
DVD ROM(ATAPI)
640MB MOドライブ(SCSI)
TVチューナー
６３００／１６０用電源
などを搭載した
PF６２１０筺体を
加工したもの
シャーシの加工はそんなに大変では無いのです (PCIの高さの分切れば良いだけ)
６３０系筺体には TVチューナーカードとモニター出力基盤のスペースがあり、
これらを載せている部分を切り取ると、ピッタリです。
TVチューナーはDVD ROMの下に、
モニター出力基盤はシャーシに縦に固定しています。
シッポが出ているのはその為なのです(RF入力とモニター出力)
ただしこの筺体では、PCIカードのサイズによって入らない物も有りますね。
G3にした事でIDEONからATA66カードに変えましたが、
私のMACで一番上のスロットは、横幅はIDEONでイッパイになってしまいます。
奥行はCDドライブの純正コネクターに当るので、外してイッパイて感じです。
ウチの場合は、DVDドライブがATAPIなのでHDのケーブルをDVDドライブに、
CDドライブのケーブルをMOに、HDはATA66カードからの接続になっています。

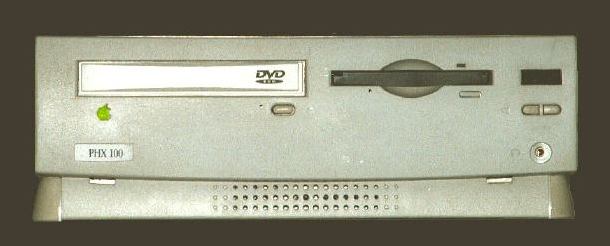

光るアップルマークの
PHX ３００/G3 でした
