３段ライザ論

パフォーマ－系MACは、いくらG3カードでCPUが高速に成っても他の所で足を引っ張ってしまいす。
快適な環境を作るにはPCIカード等で強化してやりたいですよね。
内蔵ビデオでは大画面でフルカラーもできないですし、ATAもいまや低速。
アルケミーロジックを使用しているMACはPCIカードを最大でも２枚しか使えません。
特に一体型の54xxや6300/160は１枚しか入りませんから何を入れるか悩みの種ですよね。
どうにかして少しでも快適な環境を…
私の場合PF6210のロジックを603/180に変えて２段ライザを入れようと計画。
準備しながら色々なページを覗いて情報収集してみると…
アルケミーロジックには実は３枚目のPCI用のラインが用意されている事を知ってしまいました。
そんな夢のようなMAC…　もう止まりません。（爆）
試行錯誤しながらRev1ライザを製作。
このライザは試作的な意味合いが強く、公開はしませんが一筋縄では行きませんでした。
実際、どんな問題が起きるか解らないですし、とても他の人に進められる物ではなかったです。
１年ほど使用してみましたが特に問題は起きない様ですし、
Rev1が痛んできたのでRev2を新たに製作してみました。
Rev1とRev2ではサイズこそ同じですが全く構造は違います、
今回Rev2ライザではより簡単で出来るだけ安定性の有る作り方をしましたので参考に成ると幸いです。

３段ライザ製作に情報を頂いた改造道のTakさんにお礼申し上げます。

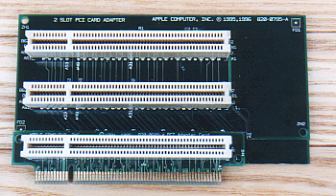

３段ライザRev2.6バージョン

このライザカードを使えばPCIカードが３枚＋CS�カードが１枚使えます。
事実上4PCI使用のMACが出来上がる訳です。
バススピードやメモリー等ネックになる部分も有りますが拡張性は飛躍的に向上します。
簡単と言ってもそれなりに手間も掛かりますし、何も問題なく使用できる保証は有りません。
実際問題としてPCIカードが増えれば消費電力も増えます。
カード間やロジックとの相性問題も出て来る事も予想できます。
このライザは630系筺体用に製作したのですが、他にも転用が可能。
54xxには難しいと思いますが、スペースが確保出来れば使用できると思います。
64xxにはライザを少し削ってやればギリギリ入りました。（Rev1で実験済み）
勿論アルケミーロジックを使用した総ての改造MACで使用可能ですが、
問題はPCIカードが３枚入るスペースを確保できるかって事ですね。
この形に限らず工夫しだいで色々なケースに対応できると思います。

注　INTERWAREのBOOSTER 64・54/G3カードを使ったアルケミーでは、
　　この ３段ライザカードでは起動しませんでした。
　　又、ガゼルロジックは内蔵ビデオがPCIバスを使用している為、
　　３段目のPCIカードは認識しませんでした。
　　現在ガゼルの内蔵ビデオを殺して３段化出来ないかを検討中です。
